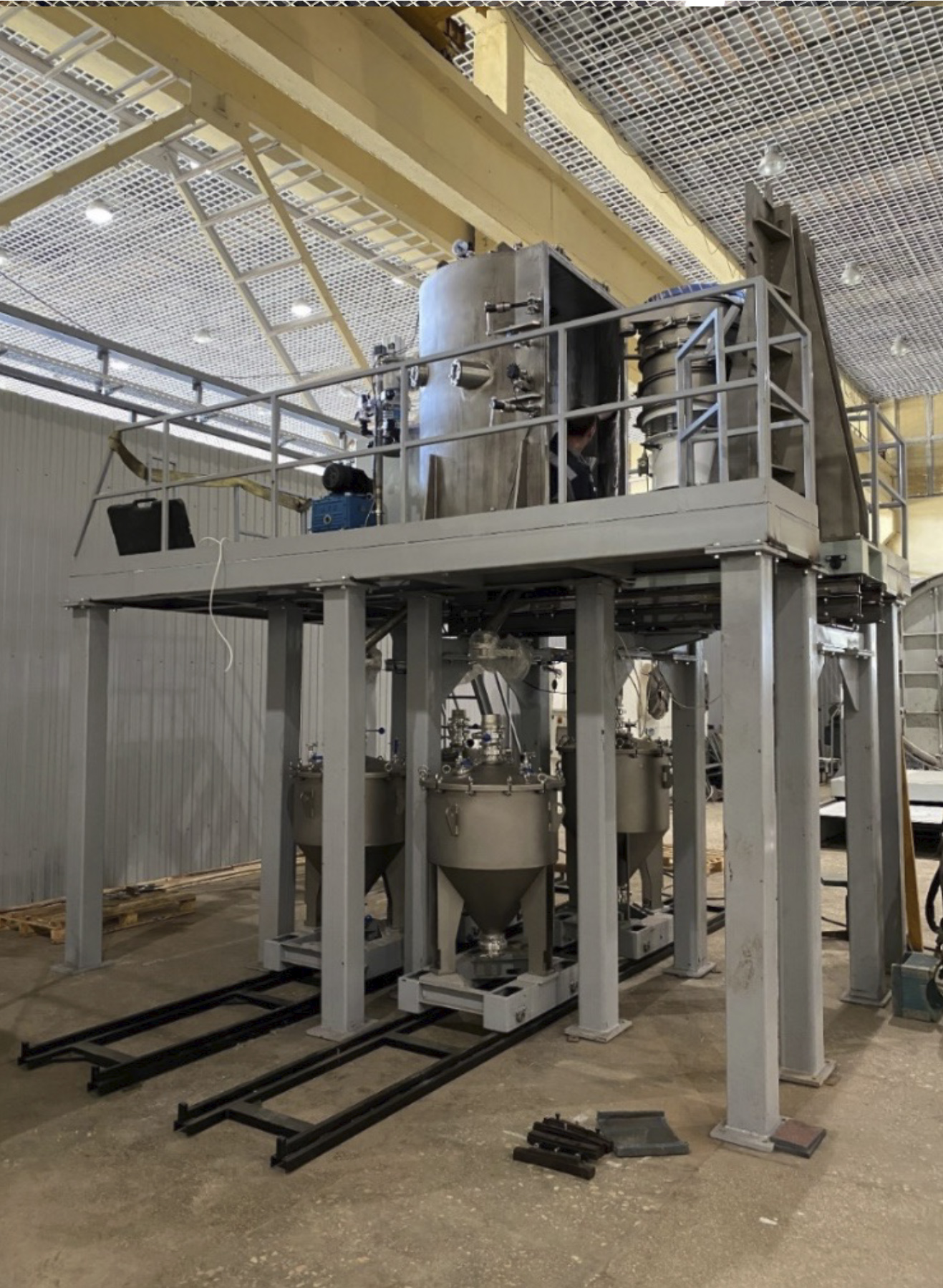

Вакуумная установка распределения гранул по фракциям (вибросито) и их магнитной сепарации
Производитель: ЦЭЛТ
Установка сепарации гранул УСГ предназначена для сухого высокоэффективного удаления неметаллических включений (керамика, оксиды, шлак и т.д.) из металлических гранул (порошков) никелевых сплавов. Принцип электростатической сепарации основан на разнице электропроводимости (электрического сопротивления) частиц металлических гранул (порошков) и неметаллических включений.
Процесс сепарации осуществляется в защитной среде инертных газов (аргон, гелий, смесь газов) с предварительным вакуумированием установки.
Установка рассева гранул по фракциям с магнитной сепарацией:
Размер гранул, мкм
20-200
Производительность установки
50-200 кг/час
Система ультразвуковой очистки сит
Ультразвуковой усилитель просеивания создает дополнительную ультразвуковую вибрацию на поверхности сита, что предотвращает засорение сеток гранулами, а также продлевает срок службы сита. Система ультразвукового усиления эффективности просеивания позволяет производить высокоэффективный рассев гранул размерами от 20 до 200 мкм.
Материалы гранул
- жаропрочные сплавы
- нержавеющие стали
Характеристики системы регулировки давления
- P ост
- до 5х10-3мм.рт.ст.
- P изб
- 0,1 – 0,4 атм.
Преимущества вибросита с ультразвуковым устройством:
- Увеличение производительности;
- Увеличение срока службы сита в связи с отсутствием большой массы материала на поверхности;
- Эффективный тонкий рассев от 20 мкм;
- Увеличение срока службы сетки за счет отсутствия контактных систем самоочистки (кольца, шары и т.д.).
Схема работы:
Работа установки производится в среде избыточного давления инертного газа с предварительной откачкой вакуума до 5х10-3 мм. рт. ст.
Технология:
За основу установки берется вибросито. Вибросито имеет ультразвуковую систему очистки сит, укомплектовывается магнитными сепараторами и оснащается устройством дозированной подачи гранул. Вибросито помещено в вакуум-плотную камеру.
